构成一般压力表的主要部件通常有弹簧管、机芯、示值机构、外壳等。关键部件主要有两大件:一个是弹簧管，它是压力表的感压元件，将压力变换成位移；一个是机芯，它是压力表的心脏，能将弹簧管自由端的微小位移量放大，达到易于观察读数的程度。机芯部分包括中心齿轮、扇形齿轮、游丝、调节螺钉及连杆等零件。

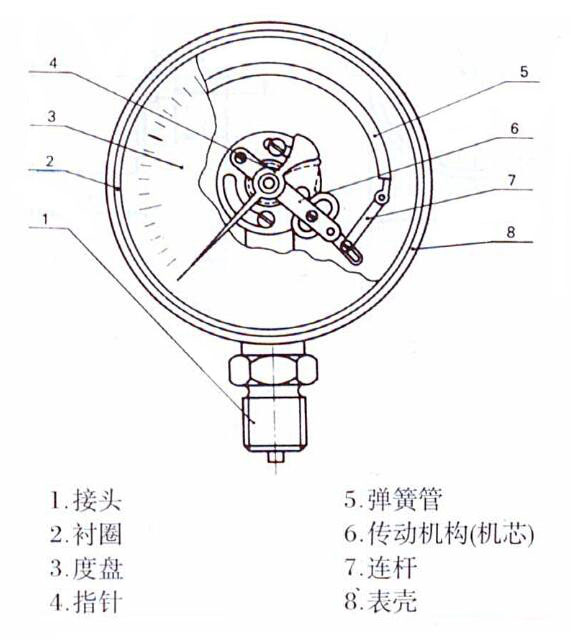

    一般压力表的结构组成及各部零件名称，如图所示。

    它是基于密封式圆弧形的扁平状弹簧管，在被测介质压力的作用下，由于长度无法改变，只能从横截面形状由扁形趋向于圆形扩张，迫使弹簧管伸直，自由端产生一定直线的位移.然后，通过连杆带动扇形齿轮进行角位移的转换，改变传动比和位移角的放大倍数，使指全卜从零度达到270度的转角，在度盘上指示出相应的压力，以实现测量压力的目的。
