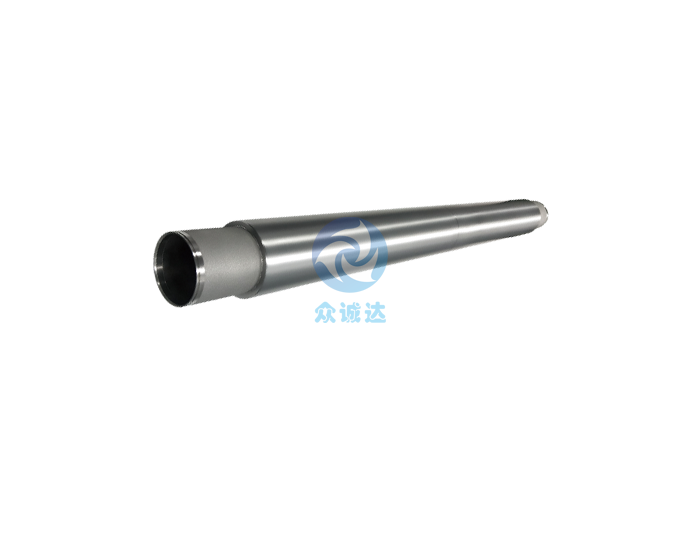

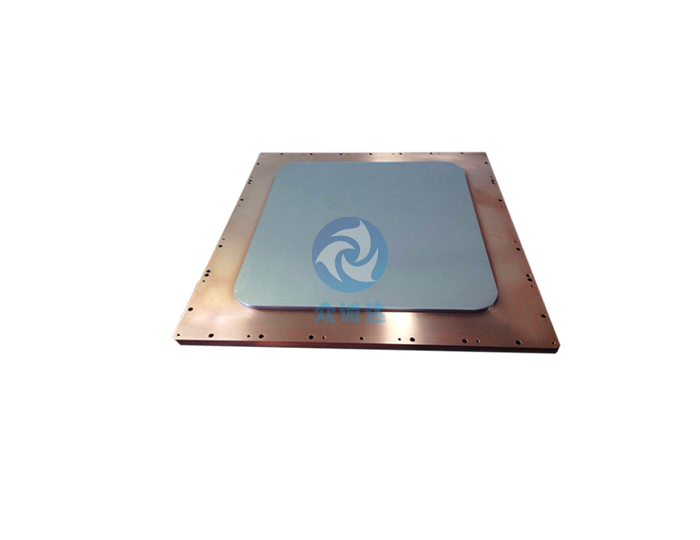

钼靶材，高性能材料的行业新宠

在材料科学不断演进的当下，钼靶材以其卓越的性能在众多领域崭露头角，成为推动行业进步的关键力量。从半导体制造到显示面板生产，从太阳能光伏到高端装备制造，钼靶材正凭借独特优势重塑产业格局。

钼靶材的优异特性

• 超高纯度

  钼靶材通常具备≥99.95% 的高纯度，部分甚至可达 5N 级（99.999%）。极低的杂质含量，如铁、镍等杂质＜50ppm，氧含量＜200ppm，有力保障了溅射薄膜的电学性能稳定，为对精度和性能要求严苛的应用场景，如半导体芯片制造，奠定了坚实基础。

• 耐高温氧化

  拥有 2623℃的超高熔点，在 1000℃空气中氧化增重＜0.1mg/cm²（100 小时）。以某光伏企业为例，使用钼靶材制备 TCO 膜，经 85℃/85% RH 环境测试 500 小时无失效，充分彰显其在高温及复杂环境下的卓越稳定性。

• 精密结构与良好导电性

  密度：10.28g/cm³（理论值 99%），晶粒尺寸＜50μm，平面度≤0.05mm（Φ100mm 靶材）。高纯度钼的良好导电性（电阻率 5.2μΩ・cm），确保在溅射过程中能高效传输电流，提升溅射效率，同时精密的结构设计适配高精度溅射设备，保障镀膜的精准性与均匀性。

钼靶材的应用

1. 半导体行业：

   钼靶材在半导体工业中用于制备金属硅片的底部电极，提供稳定的电流保证硅片质量。

2. 显示面板

   钼靶材在液晶显示器(LCD)中用于提升亮度、对比度、色彩和寿命。

3. 光伏行业

   钼靶材用于太阳能电池的制造，作为电极材料，提高电池的转换效率。

4. 低辐射玻璃

   钼靶材用于STN/TN/TFT-LCD、低辐玻璃等的制造，适用于各种镀膜系统。
